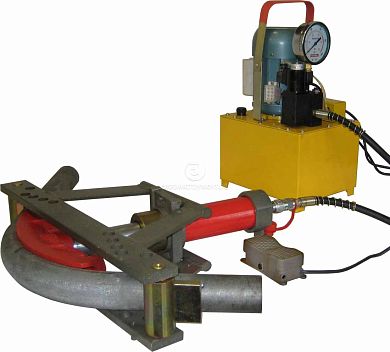

Трубогиб гидравлический с электроприводом Инстан ТПГ-1,25ЭП (до 1,25 дюйм) с электрическим распределителем и педалью (ТПГ-125ЭП)

Трубогиб гидравлический с электроприводом Инстан ТПГ-1,25ЭП (до 1,25 дюйм) с электрическим распределителем и педалью (ТПГ-125ЭП) фото
Инстан
    Артикул: 0000013
    (0)

    Трубогиб гидравлический переносной с электроприводом ТПГ-1,25ЭП (до 1,25") с ручным распределителем и педалью предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 1,25" (условный проход 32 мм)

    ПОРЯДОК РАБОТЫ

    1. Установите изгибаемую трубу между гибочным шаблоном 5 и упорами 4.
    2. Перемещением штока 12 зажмите изгибаемую трубу между упорами 4 и гибочным шаблоном 5. Убедившись, что труба находится в ручьях шаблона и упоров, начинайте гибку.
    3. Первый этап гибки включает вдавливание трубы в ручей гибочного шаблона. При этом упоры сдвигаются на 1-2 отверстия траверсы к центру гидроцилиндра. После вдавливания упоры устанавливаются в отверстия траверс на штатную позицию и производится окончательная гибка.
    4. После завершения гибки отведите шток в нерабочее положение, отвернув винт 9 перепускного клапана на 0,5-1 оборот. Чтобы избежать выброса масла из пробки – "сапуна" 11 при возврате штока, регулируйте скорость возврата винтом 9.
    5. После возврата штока трубогиба в исходное положение заверните винт 9 до упора, чтобы избежать попадания воздуха в штоковую полость при транспортировке.
    6. При гибке тонкостенных труб (когда отношение толщины стенки изгибаемой трубы к ее наружному диаметру менее 0,06) рекомендуется применять плотную набивку трубы сухим песком без примесей глиняных частиц.
    7. Производить гибку с применением гибочных шаблонов, предназначенных для труб большего диаметра, необходимо с установкой между трубой и шаблоном пластины из мягкого алюминия или отожженной меди. При этом толщина пластины должна быть равна полуразности диаметров ручья гибочного шаблона и изгибаемой трубы.
    Артикул
    0000013
    Производитель
    Производство
    Россия
    Вес, кг
    52
    Привод
    Электрический
    Тип
    гидравлический
    Макс. угол гибки, град.
    90
